マップを作成する

はじめに

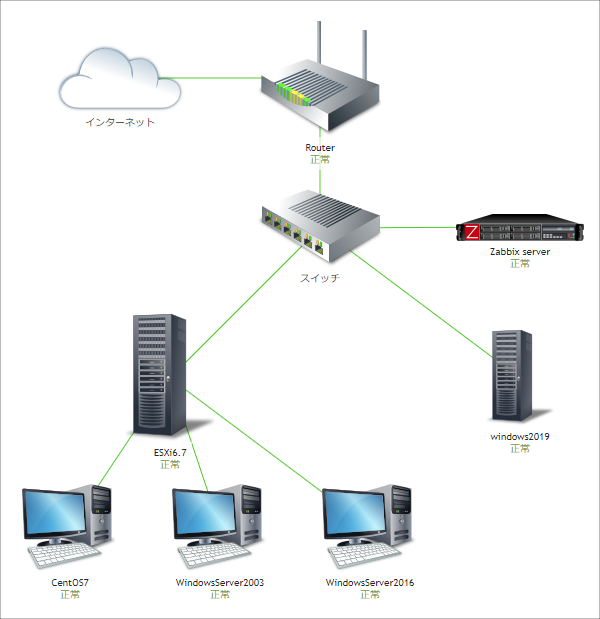

マップは、バックグラウンドイメージ上に監視機器をレイアウトすることができます。

このコンテンツをテストするには、事前に以下の設定が必要です。1番から順番に実施して下さい。
ホストグループの作成 → ②ホストの登録 (ホストは複数登録することを推奨)

環境

OS:CentOS 7.7.1908
WebServer:Apache/2.4.6
PHP:7.2.28
MySQL:8.0.19
Zabbix Server:4.0.18
Zabbix Agent:4.0.18

操作手順

Zabbixの管理コンソールにサインインします。
画面左上のメニューから、「監視データ」-「マップ」をクリックします。
「マップの作成」ボタンをクリックします。

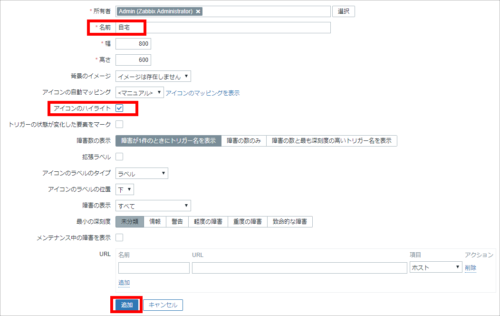

名前:自宅(任意の名前を入力)
アイコンのハイライト:チェックを入れる
追加ボタンをクリックします。

作成したマップ名(自宅)をクリックします。
「マップの変更」ボタンをクリックします。
アイコンの右横にある「追加」をクリックします。

追加されたアイコンをクリックします。以下の通り設定します。
タイプ:ホスト
ラベル:{HOST.NAME}
ホスト:Zabbix server(任意のホストを選択)
「適用」ボタンをクリックしてから「閉じる」ボタンをクリックします。

同様の手順で、他のホストも作成します。

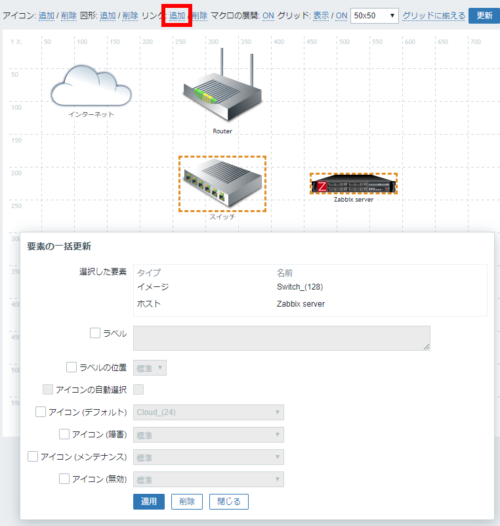

2つのアイコンを線でつなぐには、Ctrlキーを押下しながら、2つのアイコンを順番にクリックします。選択したアイコンはオレンジの点線で囲まれます。要素の一括更新画面が表示されるので、リンクの右横にある「追加」」をクリックします。

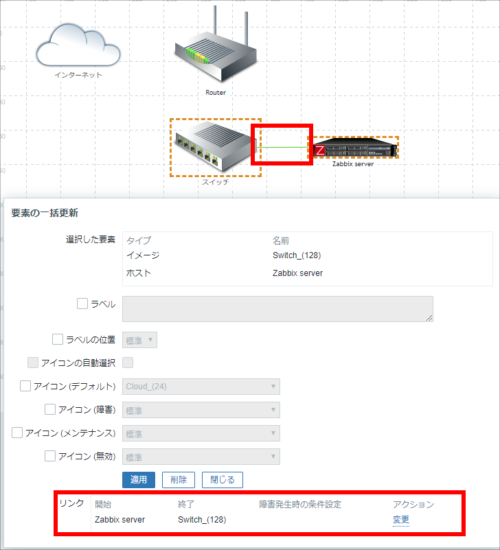

ノード間に緑色の線が引かれ、リンク情報が表示されます。

「適用」ボタンをクリックし、「閉じる」ボタンをクリックします。
「更新」ボタンをクリックします。
「マップを更新しました!マップ一覧に戻りますか?」のメッセージボックスが表示されたら「OK」ボタンをクリックします。

動作確認

Windows Server 2019をシャットダウンした場合、マップ上のノードがどのように変化するか確認します。

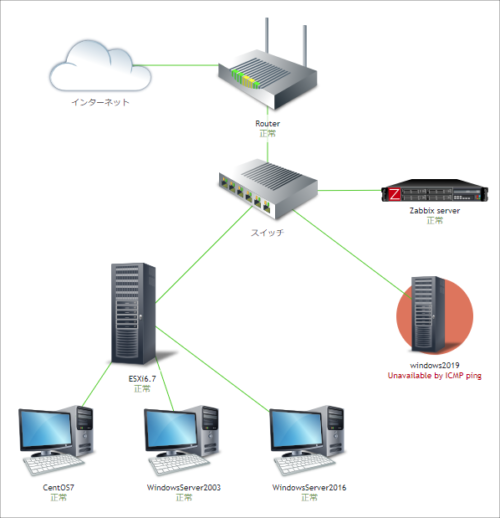

シャットダウンしたサーバがハイライトされます。
