はじめに
ディスクのI/Oを監視します。
このコンテンツをテストするには、事前に以下の設定が必要です。1番から順番に実施して下さい。
①ホストグループの作成 → ②ホストの登録
環境
OS：CentOS 7.7.1908
WebServer：Apache/2.4.6
PHP：7.2.28
MySQL：8.0.19
Zabbix：4.0.18
対象OS
ディスクのI/Oは、Linux系OSとWindowsOSで使用できるキーが異なるので分けてまとめています。
Linux
監視内容
| 監視項目 | アイテムキー | 説明 |
|---|---|---|
| ディスク読み込み | vfs.dev.read[(device),(type),(mode)] | https://www.zabbix.com/documentation/2.2/jp/manual/config/items/itemtypes/zabbix_agent |
| ディスク書き込み | vfs.dev.write[(device),(type),(mode)] | 同上 |
アイテムの作成
10.ディスクの読み込み
- 名前：10.ディスクの読み込み
- タイプ：Zabbixエージェント
- キー：vfs.dev.read[,sps,avg1]
- データ型：数値 (浮動小数)
- 単位：sps
20.ディスク書き込み
- 名前：20.ディスク書き込み
- タイプ：Zabbixエージェント
- キー：vfs.dev.write[,sps,avg1]
- データ型：数値 (浮動小数)
- 単位：sps
動作確認

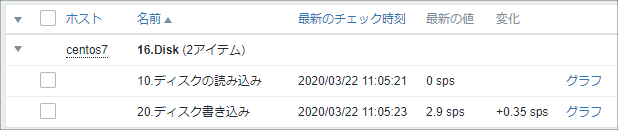

CentOSの監視状況です。
Windows
監視内容
| 監視項目 | アイテムキー | 説明 |
|---|---|---|
| ディスクタイム | perf_counter[\PhysicalDisk(_Total)\% Disk Time] | ディスクに対するI/O要求を処理する時間の割合。 |
| ディスク転送時間（R/W） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk sec/Transfer] | ディスク転送時間の平均秒数。300ms以上が継続する場合はエラー発生の可能性あり。 |
| ディスク転送時間（Read） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk sec/Read] | ディスクからのデータ読み込み時間の平均秒数 |
| ディスク転送時間（Write） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk sec/Write] | ディスクからのデータ書き込み時間の平均秒数 |
| ディスク速度（R/W） | perf_counter[\PhysicalDisk(_Total)\Disk Transfer/sec] | ディスクが1秒当たりに処理できる読み書き速度 |
| ディスク速度（Read） | perf_counter[\PhysicalDisk(_Total)\Disk Reads/sec] | ディスクが1秒当たりに処理できる読み込み速度 |
| ディスク速度（Write） | perf_counter[\PhysicalDisk(_Total)\Disk Writes/sec] | ディスクが1秒当たりに処理できる書き込み速度 |
| ディスク転送量（R/W） | perf_counter[\PhysicalDisk(_Total)\Disk Bytes/sec] | ディスクが1秒間の読み書きで転送できるデータ量常に20KByte以下の場合は、ディスクI/Oがボトルネックの可能性あり。 |
| ディスク転送量（Read） | perf_counter[\PhysicalDisk(_Total)\Disk Read Bytes/sec] | ディスクが1秒間の読み込みで転送できるデータ量 |
| ディスク転送量（Write） | perf_counter[\PhysicalDisk(_Total)\Disk Write Bytes/sec] | ディスクが1秒間の書き込みで転送できるデータ量 |
| ディスクキュー（Avg） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk Queue Length] | ディスクのキューに入った読み込みおよび書き込み要求の数の平均値。2以下が望ましい。 |
| ディスクキュー（Read） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk Read Queue Length] | ディスク読み込み待ちの要求数。2以下が望ましい。 |
| ディスクキュー（Write） | perf_counter[\PhysicalDisk(_Total)\Avg. Disk Write Queue Length] | ディスク書き込み待ちの要求数。2以下が望ましい。 |
ディスカバリの作成
ディスカバリのルール
- 名前：Disk Discovery
- タイプ：Zabbixエージェント
- キー：vfs.fs.discovery
フィルタ
- マクロ：{#FSTYPE}
- 正規表現：@File systems for discovery
アイテムのプロトタイプの作成
名前：05.ディスクタイム {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\% Disk Time]
データ型：数値 (浮動小数)
単位：%
名前：12.ディスク転送時間 Read {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Avg. Disk sec/Read]
データ型：数値 (浮動小数)
単位：s
名前：14.ディスク転送時間 Write {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Avg. Disk sec/Write]
データ型：数値 (浮動小数)
単位：s
名前：22.ディスク速度 Read {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Disk Reads/sec]
データ型：数値 (浮動小数)
名前：24.ディスク速度 Write {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Disk Writes/sec]
データ型：数値 (浮動小数)
名前：32.ディスク転送量 Read {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Disk Read Bytes/sec]
データ型：数値 (浮動小数)
単位：B
名前：34.ディスク転送量 Write {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Disk Write Bytes/sec]
データ型：数値 (浮動小数)
単位：B
名前：42.ディスクキュー Read {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Avg. Disk Read Queue Length]
データ型：数値 (浮動小数)
名前：44.ディスクキュー Write {#FSNAME}
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(* {#FSNAME})\Avg. Disk Write Queue Length]
データ型：数値 (浮動小数)
アイテムの作成
名前：05.ディスクタイム All
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(_Total)\% Disk Time]
データ型：数値 (浮動小数)
単位：%
名前：10.ディスク転送時間 All
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(_Total)\Avg. Disk sec/Transfer]
データ型：数値 (浮動小数)
単位：s
名前：20.ディスク速度 All
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(_Total)\Disk Transfers/sec]
データ型：数値 (浮動小数)
名前：30.ディスク転送量 All
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(_Total)\Disk Bytes/sec]
データ型：数値 (浮動小数)
単位：B
名前：40.ディスクキュー All
タイプ：Zabbixエージェント
キー：perf_counter[\PhysicalDisk(_Total)\Avg. Disk Queue Length]
データ型：数値 (浮動小数)
動作確認

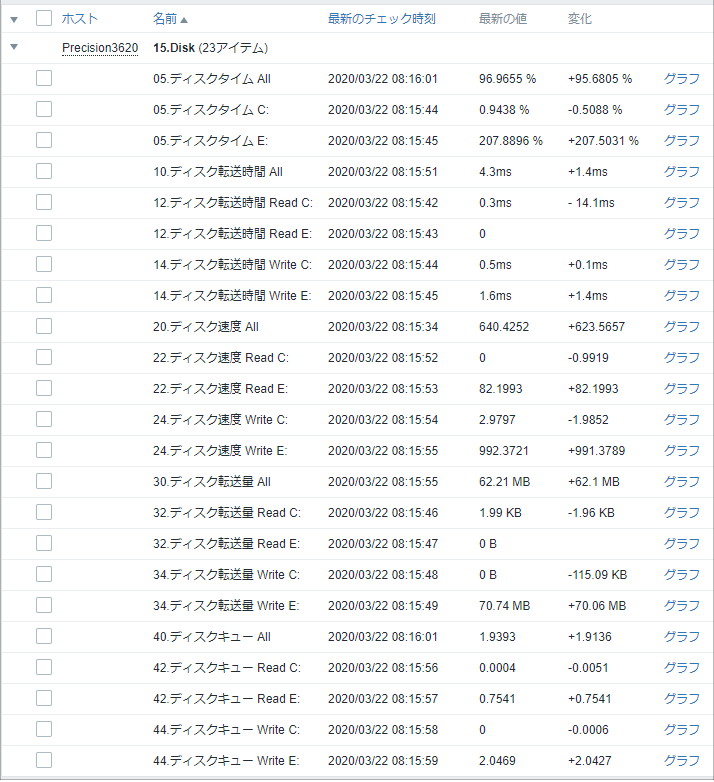

Windows10の監視状況です。
