目的
異なるネットワークに所属している2台のPCをお互いに通信させます。
スタティックルートの設定方法を学びます。

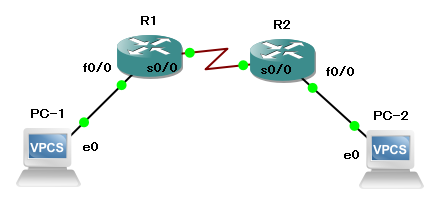

接続構成
コマンド
ip route [宛先] [ネクストホップ｜インターフェース] [AD値] [permanent]
スタティックルートを設定します。
| 項目 | 内容 |
|---|---|
| 宛先 | 宛先ネットワークのアドレスとサブネットマスクを指定する。 |
| ネクストホップ | ネクストホップのアドレスを指定する。 |
| インターフェース | 自分の送信インタフェースを指定する。 |
| AD値 | アドミニストレーティブディスタンス値を変更したい場合は、ここで指定する。 |
| permanent | permanentを指定すると、インタフェースがシャットダウンしても経路情報が削除されない。 |
設定
R1の設定
R1(config)#int f0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#int s0/0
R1(config-if)#ip add 192.168.2.1 255.255.255.0
R1(config-if)#no shut
R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
R2の設定
R2(config)#int f0/0
R2(config-if)#ip add 192.168.3.1 255.255.255.0
R2(config-if)#no shut
R2(config-if)#int s0/0
R2(config-if)#ip add 192.168.2.2 255.255.255.0
R2(config-if)#no shut
R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
PC-1の設定
PC-1> ip 192.168.1.100/24 192.168.1.1
Checking for duplicate address...
PC1 : 192.168.1.100 255.255.255.0 gateway 192.168.1.1
PC-1> save
Saving startup configuration to startup.vpc
. done
PC-2の設定
PC-2> ip 192.168.3.100/24 192.168.3.1
Checking for duplicate address...
PC1 : 192.168.3.100 255.255.255.0 gateway 192.168.3.1
PC-2> save
Saving startup configuration to startup.vpc
. done
設定確認
ルーティングテーブルの確認
R1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
C 192.168.1.0/24 is directly connected, FastEthernet0/0
C 192.168.2.0/24 is directly connected, Serial0/0
S 192.168.3.0/24 [1/0] via 192.168.2.2
ここで、注目すべきは、黄色のマーカー部分です。
それぞれの項目の意味を説明します。
S
ルートの情報源、Static Routeのこと
192.168.3.0/24
リモートネットワーク
[1/0]
1は、アドミニストレーティブディスタンス
0は、メトリック（スタティックルートは必ず0）
via 192.168.2.2
ネクストホップ
動作確認
Pingの疎通テスト
PC-1からPC-2
PC-1> ping 192.168.3.100
192.168.3.100 icmp_seq=1 timeout
84 bytes from 192.168.3.100 icmp_seq=2 ttl=62 time=78.283 ms
84 bytes from 192.168.3.100 icmp_seq=3 ttl=62 time=78.137 ms
84 bytes from 192.168.3.100 icmp_seq=4 ttl=62 time=78.335 ms
84 bytes from 192.168.3.100 icmp_seq=5 ttl=62 time=78.168 ms
PC-2からPC-1
PC-2> ping 192.168.1.100
84 bytes from 192.168.1.100 icmp_seq=1 ttl=62 time=78.186 ms
84 bytes from 192.168.1.100 icmp_seq=2 ttl=62 time=78.129 ms
84 bytes from 192.168.1.100 icmp_seq=3 ttl=62 time=77.909 ms
84 bytes from 192.168.1.100 icmp_seq=4 ttl=62 time=78.097 ms
84 bytes from 192.168.1.100 icmp_seq=5 ttl=62 time=78.166 ms
異なるセグメントのPCがお互いに通信できることが確認できます。
